电容式多点感应液位传感器是敏创电子最新研发的感应式液位传感（水位开关）系列之一，广泛应用于各种需要液位自动检测的电器设备中。其独有的无接触式感应方式，彻底解决了食用级产品使用传统技术所 带来的液位不准确、寿命短、二次污染、难清洗、难安装的问题。

特别是在沸腾水环境中，其无接触更是解决了耐高温、水垢影响问题。 目前推出的定制型液位感应板，可安装客户液位高度要求进行定制，客户需提交 3 套完整的液位箱体并说明了液位位置，根据客户要求厂家进行环境监测而设定感应灵敏度。

设计要求：由于感应式液位属于高阻抗电路，在产品设计时尽量避免强电磁干扰，其对模块 供电电源最好选用 LDO 形式稳压滤波处理，以免干扰到液位的判断。 本液位传感器最多可以支持 15 点液位。

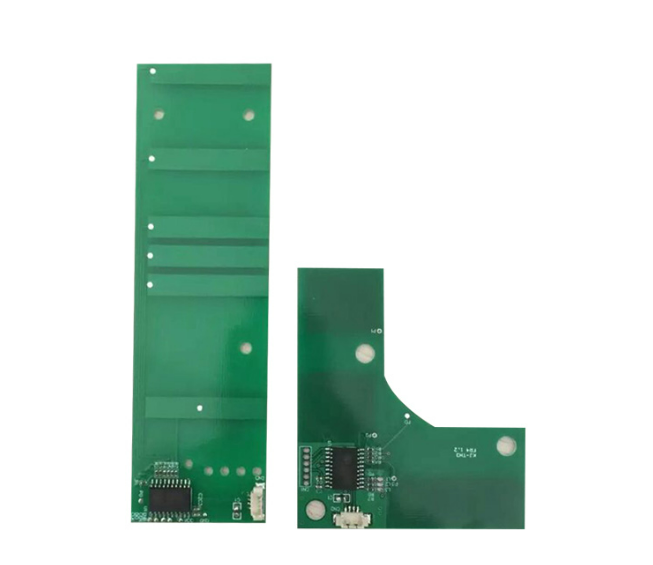

电容感应式点多电子液位模组产品结构：


1.电容感应式多点电子液位模块介绍:

传感器工作电压:  DC5V

工作温度: -40 度-85 度 工作电流:<10MA 液位精度:+/-1MM

2.电容感应式多点电子液位模组尺寸及安装方式如下图：（尺寸单位：mm）




3 通信协议 模块采用单线通信协议如下图 3-1

起始位为 3120US 的低电平 数据位 0

520 微秒高电平与 520 微秒的低电平构成数据 0 数据位 1

1560US 微秒高电平与 520 微秒的低电平构成数据 1 每次发送都是 1 个字节的数据，如下图




三线式接口电路：

 注意：通讯距离超过 50CM 时，最好选用屏蔽线传输。



电容式感应电子液位模组诞生了，广泛应用于净水系统、饮水机设备、自动咖啡机、电烫斗等家电成品和医疗设备，电容感应式在非接触液体的情况下准确多点判断液位，也有对物料高度进行连续的检测的物位计功能。
