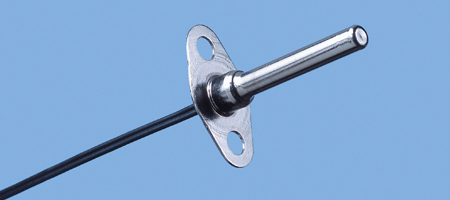

NTC温度传感器型号：MCW-45，名称：不锈钢T型热水器温度传感器，探头取用T形铜镀镍外壳，T处设计有安装孔两个，便于NTC探头固定在电器设备上。探头主要部份尺寸为φ7mmx34mm，安装孔φ4.5mm，适用于常规的螺丝。导线为PVC，线径0.14mm，总长度280mm。此温度传感器主要用途于调节热水器及电热壶的温度。

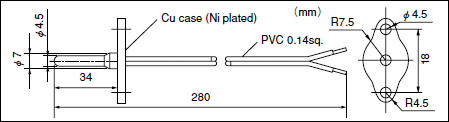

　　产品尺寸规格图：

　　产品特点：

　　• MF58玻封NTC热敏电阻元件

　　• 响应时间快，精度高

　　•稳定性好，一致性好

　　•耐热冲击性能优异。

　　•体积小，重量轻，价格便宜

　　•芯片通过合金焊接工艺与引线焊接


　　应用范围：

　　适用于家用热水器，电茶壶，饮水热水器


　　产品特性：

　　• 阻值：R25=11kΩ±3%

　　• B 值(3T) ：B25/50=3950K±2%;B25/85=3989K

　　• 使用温度范围：-30℃〜+100℃

　　•热响应时间常数(水中)・・・・・・ 3秒

　　• 绝缘电阻：100MΩ或以上500V DC兆欧表(玻璃与导线之间)


　　R-T参数表：

MITSUBISHI MATERIALS CORPORATION
NTC THERMISTOR R-T CHARACTERISTICS
	T0	T1	T2
	25	25	50
R25：11k	精度3%
B(25/50)	3950K
T	Rmin	Rnom	Rmax
-30	181.6	198.8	217.4
-29	170.8	186.7	203.9
-28	160.7	175.4	191.4
-27	151.3	164.9	179.6
-26	142.4	155.1	168.7
-25	134.2	145.9	158.6
-24	126.5	137.4	149.1
-23	119.3	129.4	140.2
-22	112.5	121.9	131.9
-21	106.2	114.9	124.2
-20	100.2	108.3	116.9
-19	94.65	102.2	110.2
-18	89.43	96.4	103.8
-17	84.53	91.01	97.9
-16	79.92	85.95	92.35
-15	75.6	81.2	87.14
-14	71.53	76.74	82.26
-13	67.71	72.56	77.69
-12	64.12	68.63	73.39
-11	60.74	64.94	69.37
-10	57.56	61.47	65.58
-9	54.57	58.21	62.03
-8	51.75	55.14	58.7
-7	49.09	52.25	55.56
-6	46.59	49.53	52.61
-5	44.22	46.96	49.83
-4	41.99	44.55	47.21
-3	39.89	42.27	44.75
-2	37.9	40.12	42.43
-1	36.02	38.09	40.24
0	34.25	36.17	38.17
1	32.57	34.36	36.23
2	30.98	32.66	34.39
3	29.48	31.04	32.66
4	28.07	29.52	31.02
5	26.72	28.08	29.48
6	25.45	26.72	28.02
7	24.25	25.43	26.64
8	23.12	24.21	25.34
9	22.04	23.06	24.11
10	21.02	21.97	22.95
11	20.05	20.94	21.85
12	19.13	19.96	20.81
13	18.26	19.04	19.83
14	17.43	18.16	18.89
15	16.65	17.32	18.01
16	15.91	16.53	17.17
17	15.2	15.78	16.38
18	14.53	15.07	15.63
19	13.89	14.4	14.91
20	13.28	13.76	14.23
21	12.71	13.15	13.59
22	12.16	12.57	12.98
23	11.64	12.02	12.4
24	11.14	11.5	11.85
25	10.67	11	11.33
26	10.2	10.53	10.85
27	9.758	10.08	10.4
28	9.335	9.649	9.965
29	8.933	9.242	9.552
30	8.551	8.854	9.159
31	8.187	8.484	8.784
32	7.84	8.132	8.427
33	7.51	7.796	8.086
34	7.196	7.476	7.761
35	6.897	7.171	7.45
36	6.611	6.88	7.154
37	6.339	6.603	6.871
38	6.08	6.338	6.601
39	5.833	6.085	6.343
40	5.597	5.844	6.096
41	5.372	5.613	5.86
42	5.157	5.393	5.635
43	4.952	5.183	5.419
44	4.756	4.981	5.213
45	4.569	4.789	5.016
46	4.39	4.605	4.827
47	4.219	4.43	4.646
48	4.056	4.262	4.474
49	3.9	4.101	4.308
50	3.751	3.947	4.15
51	3.608	3.8	3.998
52	3.472	3.659	3.852
53	3.341	3.524	3.713
54	3.216	3.395	3.58
55	3.097	3.271	3.451
56	2.982	3.152	3.329
57	2.872	3.038	3.211
58	2.767	2.929	3.098
59	2.666	2.825	2.989
60	2.57	2.724	2.885
61	2.477	2.628	2.785
62	2.389	2.536	2.689
63	2.303	2.447	2.597
64	2.222	2.362	2.508
65	2.143	2.28	2.423
66	2.068	2.202	2.341
67	1.996	2.126	2.263
68	1.927	2.054	2.187
69	1.86	1.984	2.114
70	1.796	1.917	2.045
71	1.735	1.853	1.977
72	1.676	1.791	1.913
73	1.619	1.732	1.85
74	1.564	1.674	1.79
75	1.512	1.619	1.733
76	1.462	1.566	1.677
77	1.413	1.515	1.623
78	1.366	1.466	1.572
79	1.322	1.419	1.522
80	1.278	1.373	1.474
81	1.237	1.33	1.428
82	1.197	1.287	1.384
83	1.158	1.247	1.341
84	1.121	1.207	1.299
85	1.085	1.17	1.259
86	1.051	1.133	1.221
87	1.018	1.098	1.184
88	0.9857	1.064	1.148
89	0.9549	1.032	1.114
90	0.9252	1	1.08
91	0.8966	0.9698	1.048
92	0.8691	0.9406	1.017
93	0.8425	0.9123	0.9871
94	0.8168	0.8851	0.9582
95	0.792	0.8587	0.9302
96	0.7681	0.8333	0.9031
97	0.745	0.8087	0.877
98	0.7227	0.785	0.8518
99	0.7012	0.762	0.8273
100	0.6804	0.7398	0.8037

　　※有关热敏温度传感器的使用环境条件，请与本公司协商。
