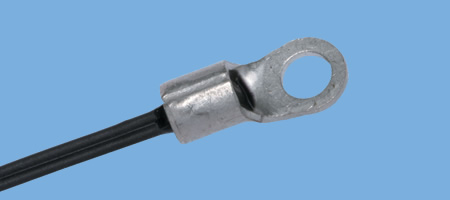

表面测温型温度传感器

表面测温型温度传感器

产品分类:工业温度传感器

产品参数: 一种表面测温型温度传感器,包括一NTC热敏电阻和有至少两排单条压延铜线导线;NTC热敏电阻与导线焊接在一起形成有焊点,灌封在有带螺栓孔的氧化铝外壳上。 NTC温度传感器型号:MCW-S……

订购热线:0775-85298752

产品详情敏创电子-专注热敏电阻12年
一种表面测温型温度传感器,包括一NTC热敏电阻和有至少两排单条压延铜线导线;NTC热敏电阻与导线焊接在一起形成有焊点,灌封在有带螺栓孔的氧化铝外壳上。

NTC温度传感器型号:MCW-ST40,探头采用氧化铝外壳,直径为Φ6.4,螺栓孔Φ3.2,引线部分不绝缘。
表面测温型温度传感器
产品形状・寸尺图
表面测温型温度传感器尺寸图

NTC温度传感器型号:MCW-ST50,探头采用氧化铝外壳,直径为Φ7.2,螺栓孔Φ3.6,引线取用铁氟龙高温线,导线绝缘。
表面测温型温度传感器

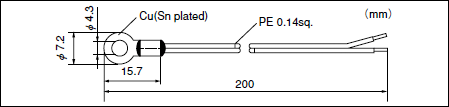

产品形状・寸尺图
表面测温型温度传感器尺寸图

产品特点:
•采用MF58热敏电阻芯片
•安装时可采用螺栓固定。
•采用金属吸热面,温度响应快。

※ST系列的热时间常数是按照以下方法测定,所以测定值受氧化铝的热容量的影响。
※首先用螺钉凝固氧化铝 (120L×120W×20Tmm),然后将除温度传感器的部分浸入25度的水中。之后再将氧化铝移之50度的水中。

产品参数:
•电阻值:R25=10kΩ±1%
• B 值:B25/50=3450K±1%
  B25/85=3486K
• 使用温度范围:-30℃~+110℃
• 热响应时间常数(铝块上):18秒

RT参数表
MITSUBISHI MATERIALS CORPORATION
NTC THERMISTOR R-T CHARACTERISTICS
  T0 T1 T2
  25 25 50
R (25℃) 10k 公允值:1%
B(T1/T2) 3450K

T Rmin Rnom Rmax
-30 124 128.5 133.3
-29 117.3 121.6 126
-28 111 115 119.1
-27 105.2 108.8 112.7
-26 99.63 103.1 106.6
-25 94.42 97.63 100.9
-24 89.53 92.51 95.59
-23 84.92 87.7 90.57
-22 80.57 83.17 85.84
-21 76.48 78.91 81.39
-20 72.63 74.89 77.21
-19 68.99 71.1 73.26
-18 65.56 67.53 69.54
-17 62.32 64.16 66.04
-16 59.27 60.98 62.74
-15 56.38 57.98 59.62
-14 53.66 55.15 56.68
-13 51.08 52.48 53.91
-12 48.65 49.95 51.29
-11 46.35 47.57 48.81
-10 44.17 45.31 46.47
-9 42.11 43.18 44.26
-8 40.16 41.16 42.17
-7 38.32 39.24 40.19
-6 36.56 37.43 38.32
-5 34.91 35.72 36.54
-4 33.33 34.09 34.86
-3 31.84 32.55 33.27
-2 30.42 31.09 31.76
-1 29.08 29.7 30.33
0 27.8 28.38 28.97
1 26.59 27.13 27.68
2 25.43 25.94 26.45
3 24.34 24.81 25.29
4 23.3 23.74 24.19
5 22.31 22.72 23.14
6 21.36 21.75 22.14
7 20.47 20.83 21.19
8 19.61 19.95 20.29
9 18.8 19.12 19.44
10 18.03 18.32 18.62
11 17.29 17.57 17.84
12 16.59 16.84 17.1
13 15.92 16.16 16.4
14 15.28 15.5 15.73
15 14.67 14.88 15.09
16 14.09 14.28 14.48
17 13.53 13.71 13.9
18 13 13.17 13.34
19 12.5 12.65 12.81
20 12.01 12.16 12.31
21 11.55 11.69 11.82
22 11.11 11.24 11.36
23 10.69 10.81 10.92
24 10.29 10.39 10.5
25 9.9 10 10.1
26 9.523 9.623 9.723
27 9.163 9.263 9.363
28 8.819 8.918 9.018
29 8.489 8.588 8.687
30 8.174 8.272 8.371
31 7.872 7.97 8.068
32 7.583 7.68 7.777
33 7.306 7.402 7.499
34 7.041 7.136 7.232
35 6.787 6.881 6.976
36 6.543 6.636 6.73
37 6.31 6.402 6.495
38 6.086 6.177 6.269
39 5.871 5.961 6.052
40 5.665 5.754 5.844
41 5.468 5.555 5.644
42 5.278 5.365 5.452
43 5.096 5.182 5.268
44 4.921 5.006 5.091
45 4.754 4.837 4.921
46 4.592 4.674 4.757
47 4.438 4.518 4.6
48 4.289 4.368 4.449
49 4.146 4.224 4.303
50 4.008 4.085 4.163
51 3.876 3.952 4.029
52 3.749 3.823 3.899
53 3.627 3.7 3.774
54 3.509 3.581 3.654
55 3.396 3.466 3.538
56 3.287 3.356 3.427
57 3.182 3.25 3.32
58 3.081 3.148 3.216
59 2.984 3.05 3.117
60 2.89 2.955 3.021
61 2.8 2.863 2.928
62 2.713 2.775 2.839
63 2.629 2.691 2.753
64 2.548 2.609 2.67
65 2.47 2.53 2.59
66 2.395 2.454 2.513
67 2.323 2.38 2.439
68 2.253 2.309 2.367
69 2.185 2.241 2.297
70 2.12 2.174 2.23
71 2.057 2.111 2.165
72 1.997 2.049 2.102
73 1.938 1.989 2.041
74 1.881 1.931 1.983
75 1.826 1.876 1.926
76 1.773 1.822 1.871
77 1.722 1.77 1.819
78 1.673 1.72 1.767
79 1.625 1.671 1.718
80 1.579 1.624 1.67
81 1.534 1.578 1.623
82 1.491 1.534 1.578
83 1.449 1.491 1.535
84 1.408 1.45 1.493
85 1.369 1.41 1.452
86 1.331 1.372 1.413
87 1.295 1.334 1.375
88 1.259 1.298 1.338
89 1.225 1.263 1.302
90 1.192 1.229 1.267
91 1.16 1.196 1.234
92 1.129 1.165 1.202
93 1.099 1.134 1.17
94 1.07 1.104 1.14
95 1.041 1.075 1.11
96 1.014 1.047 1.081
97 0.9872 1.02 1.054
98 0.9614 0.9934 1.026
99 0.9363 0.9678 1
100 0.9119 0.9428 0.9746
101 0.8881 0.9184 0.9497
102 0.8651 0.8948 0.9255
103 0.8427 0.8719 0.902
104 0.821 0.8496 0.8792
105 0.7999 0.828 0.857
106 0.7795 0.8071 0.8356
107 0.7597 0.7867 0.8147
108 0.7404 0.767 0.7944
109 0.7217 0.7478 0.7748
110 0.7036 0.7292 0.7556
