小皮线热敏电阻

产品分类：MF52D小皮线热敏电阻

产品参数： D型，引线为PVC双拼线，头部采用环氧树脂涂装，径向导线为30#PVC双并线，耐温105℃，导线绝缘，是应用范围*广也是*普遍的NTC热敏电阻。工作温度范围：-45℃ - + 105℃。规格图片 MF52……

订购热线：0775-85298752

产品详情敏创电子-专注热敏电阻12年

D型，引线为PVC双拼线，头部采用环氧树脂涂装，径向导线为30#PVC双并线，耐温105℃，导线绝缘，是应用范围*广也是*普遍的NTC热敏电阻。
工作温度范围：-45℃ - + 105℃。

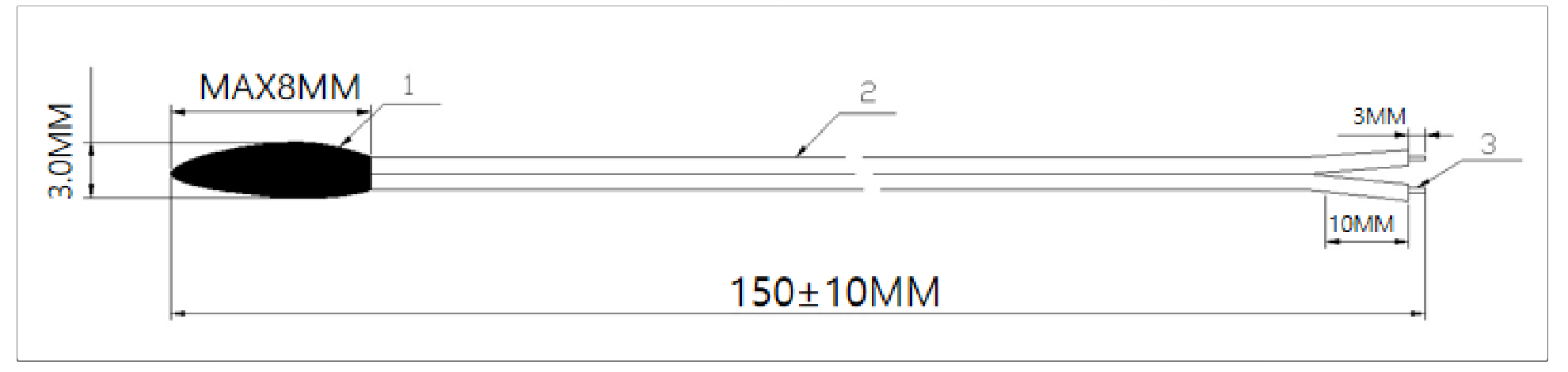

规格图片

MF52NTC热敏电阻特点：

•测量精度高

•电阻和B值的严格公差。

•反应快，尺寸小。

•可以长时间运行稳定。

•25C的额定电阻可以为1kΩ〜1000kΩ。

•在25℃常见阻值为：1kΩ，2k欧Ω，2.252Ω，3kΩ，4.7kΩ，5kΩ，6.8kΩ，10kΩ，15kΩ，20kΩ，30kΩ，40kΩ，47kΩ，50kΩ，100kΩ，150kΩ，1000kΩ等。

•耗散因数：静止空气中≥3.0mW / C。

•热时间常数：静止空气中≤12秒。

•工作温度范围：-45℃ - + 105℃。

MF52NTC热敏电阻应用范围：

•在家用电子温度测量，检测和控制方面：如空调，冰箱，深冷冻机，豆浆机，面包机，饮水机等

•医疗设备和设备的温度检测和测量。

•温控仪表。

•电子温湿度计。

•汽车温度测量。

•电子表日历。

•电池组和电池充电器温度测量，补偿，控制和保护。

MF52热敏电阻型号命名规则：

MF52--A--103--F--3435

① ② ③ ④ ⑤

-----------------------------

①MF52：氧树脂涂装NTC热敏电阻

②A：A型珠状NTC热敏电阻

③R25：10KΩ-103

④公差：F:±1％；G:±2％；H:±3％；J:±5％

⑤B值：3435K

MF52热敏电阻常见10K 3435 R/T表：

Temp.	Rmax	Rnor	Rmin
(deg. C)	(k Ohms)	(k Ohms)	(k Ohms)
25	10.1	10	9.9
26	9.7323	9.6324	9.5325
27	9.38	9.2802	9.1806
28	9.0424	8.9428	8.8435
29	8.7186	8.6195	8.5206
30	8.4082	8.3096	8.2113
31	8.1105	8.0124	7.9147
32	7.8249	7.7275	7.6305
33	7.5508	7.4541	7.3579
34	7.2878	7.1919	7.0965
35	7.0353	6.9403	6.8458
36	6.7929	6.6987	6.6052
37	6.5601	6.4669	6.3744
38	6.3364	6.2442	6.1527
39	6.1216	6.0304	5.94
40	5.9151	5.825	5.7357
41	5.7167	5.6276	5.5394
42	5.5259	5.438	5.3509
43	5.3425	5.2557	5.1698
44	5.1661	5.0804	4.9957
45	4.9964	4.9119	4.8283
46	4.8331	4.7498	4.6674
47	4.6761	4.5939	4.5127
48	4.5249	4.4439	4.3639
49	4.3793	4.2995	4.2207
50	4.2392	4.1605	4.083
51	4.1042	4.0268	3.9504
52	3.9742	3.898	3.8228
53	3.849	3.7739	3.7
54	3.7283	3.6544	3.5817
55	3.6121	3.5393	3.4677
56	3.5	3.4284	3.358
57	3.3919	3.3215	3.2523
58	3.2877	3.2185	3.1504
59	3.1872	3.1191	3.0522
60	3.0903	3.0234	2.9575
61	2.9968	2.931	2.8663
62	2.9066	2.8419	2.7783
63	2.8196	2.7559	2.6934
64	2.7355	2.6729	2.6115
65	2.6544	2.5929	2.5325
66	2.5761	2.5156	2.4563
67	2.5004	2.441	2.3827
68	2.4274	2.369	2.3117
69	2.3568	2.2994	2.2432
70	2.2886	2.2322	2.177
71	2.2227	2.1673	2.1131
72	2.159	2.1046	2.0513
73	2.0974	2.044	1.9917
74	2.0379	1.9854	1.934
75	1.9804	1.9288	1.8783
76	1.9247	1.874	1.8245
77	1.8709	1.8211	1.7725
78	1.8188	1.7699	1.7221
79	1.7685	1.7204	1.6735
80	1.7197	1.6725	1.6264
81	1.6725	1.6262	1.5809
82	1.6269	1.5813	1.5369
83	1.5827	1.5379	1.4943
84	1.5399	1.4959	1.4531
85	1.4984	1.4553	1.4132
86	1.4583	1.4159	1.3746
87	1.4194	1.3778	1.3372
88	1.3817	1.3408	1.301
89	1.3452	1.3051	1.266
90	1.3099	1.2704	1.232
91	1.2756	1.2368	1.1991
92	1.2424	1.2043	1.1673
93	1.2102	1.1728	1.1364
94	1.1789	1.1422	1.1065
95	1.1487	1.1126	1.0775
96	1.1193	1.0839	1.0494
97	1.0908	1.056	1.0222
98	1.0632	1.029	0.9958
99	1.0364	1.0028	0.9702
100	1.0104	0.9774	0.9453
101	0.9851	0.9527	0.9212
102	0.9606	0.9288	0.8979
103	0.9368	0.9055	0.8752
104	0.9137	0.883	0.8532
105	0.8913	0.8611	0.8319

MF52热敏电阻型号参数：

型号	阻值@ 25℃	B值
型号	R25（欧姆）	（K）
MF52-102□3950	R25：1K	B（25 / 50C）：3950k
MF52-202□3470	R25：2K	B（25 / 50C）：3470k
MF52-202□3550	R25：2K	B（25/50℃）：3550k
MF52-202□3950	R25：2K	B（25/50℃）：3950k
MF52-2252□3935	R25：2252	B（25/50℃）：3935k
MF52-502□3470	R25：5K	B（25 / 50C）：3470k
MF52-502□3950	R25：5K	B（25 / 50C）：3950k
MF52-103□3380	R25：10K	B（25 / 50C）：3380k
MF52-103□3435	R25：10K	B（25 / 85C）：3435k
MF52-103□3470	R25：10K	B（25/50℃）：3470k
MF52-103□3950	R25：10K	B（25 / 50C）：3950k
MF52-103□3977	R25：10K	（B25 / 85C）：3977k
MF52-103□4100	R25：10K	B（25 / 50C）：4100k
MF52-153□3950	R25：15K	B（25 / 50C）：3950k
MF52-203□3950	R25：20K	B（25 / 50C）：3950k
MF52a-303□3950	R25：30K	B（25 / 50C）：3950k
MF52-503□3950	R25：50K	B（25 / 50C）：3950k
MF52-503□3990	R25：50K	B（25 / 50C）：3990k
MF52-503□4050	R25：50K	B（25 / 50C）：4050k
MF52-104□3950	R25：100K	B（25 / 50C）：3950k
MF52-104□3990	R25：100K	B（25 / 50C）：3990k
MF52-104□4200	R25：100K	B（25 / 50C）：4200k

MF52热敏电阻可靠性数据：

测试	标准	测试条件	ΔR25/ R25（典型值）	备注
低温储存	IEC 60068-2-1	储存温度低。温度：-40 ^Ø℃时间：千小时	≤2％	没有明显的伤害
储存在干热	IEC 60068-2-2	储存温度较高。温度：100 ^Ø C时间：千小时	≤2％	没有明显的伤害
储存在潮湿的热，稳态（湿度试验）	IEC 60068-2-3	温度：40 ^直径： C，	≤2％	没有明显的伤害
		湿度：90％-95％RH，
		时间：1000小时
温度循环快	IEC 60068-2-14	1. -40℃/ 30分钟	≤2％	没有明显的伤害
