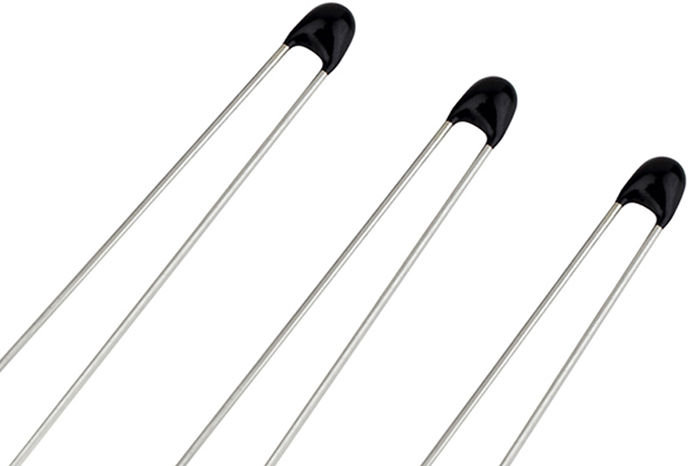

MF52a环氧涂装测温型NTC热敏电阻

MF52a环氧涂装测温型NTC热敏电阻

产品分类:MF52环氧头热敏电阻

产品参数: MF52系列NTC热敏电阻也称水滴型热敏电阻、珠状热敏电阻或者小黑头,是应用应用范围最广也是最普遍的NTC热敏电阻,采用径向引线,环氧树脂涂涂装用成,标准针线为镀锡铜黄铜线,非……

订购热线:0775-85298752

产品详情敏创电子-专注热敏电阻12年


MF52a环氧涂装测温型NTC热敏电阻介绍

MF52系列NTC热敏电阻也称水滴型热敏电阻、珠状热敏电阻或者小黑头,是应用范围最广也是最普遍的NTC热敏电阻,MF58A型系列引线为镀锡钢线,引线不绝缘(行业内俗称小黑头),其它的几款环氧涂装的还采用标准针线为镀锡铜黄铜线,非绝缘,可选镀锡绞合钢丝,PVC线,PTFE丝等材料组成。广泛应用于温度检测,测量,检测,指示器,监测,测量,控制,校准和补偿等,适用于暖通空调和白色家电,汽车,电池组应用。


MF52a环氧NTC电阻特点

  1. 测量精度高
  2. 电阻和Beta值的严格公差。
  3. 反应快,尺寸小。
  4. 可以长时间运行稳定。
  5. 25C的额定电阻可以为1kΩ〜1000kΩ。
  6. 25℃常见阻值为:1k欧姆,2k欧姆,2.252欧姆,3k欧姆,4.7k欧姆,5k欧姆,6.8k欧姆,10k欧姆,15k欧姆,20k欧姆,30k欧姆,40k欧姆,47k欧姆,50k欧姆,100k欧姆,150k欧姆,1000k欧姆等。
  7. 耗散因数:静止空气中≥3.0mW / C。
  8. 热时间常数:静止空气中≤12秒。
  9. 工作温度范围:-45℃ - + 125℃。


MF52a热敏电阻应用范围

  • 在家用电子温度测量,检测和控制方面:如空调,冰箱,深冷冻机,豆浆机,面包机,饮水机等
  • 医疗设备和设备的温度检测和测量。
  • 温控仪表。
  • 电子温湿度计。
  • 汽车温度测量。
  • 电子表日历。
  • 电池组和电池充电器温度测量,补偿,控制和保护。

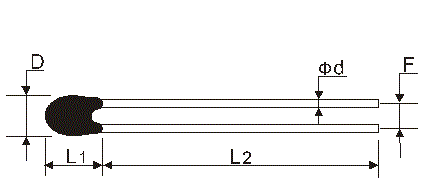

MF52a热敏电阻尺寸图(mm)

径向引线环氧树脂NTC热敏电阻工程图

DMAX
L1max
L2min
φD±0.05
˚F±0.5
2.8毫米
3.2毫米
20毫米
0.4毫米
2.0毫米

MF52a热敏电阻参数表

零件号 电阻@ 25℃
R25(欧姆)
B值
(K)
MF52a-102□3950 R25:1K欧姆 B(25 / 50C):3950k
MF52a-202□3470 R25:2K欧姆 B(25 / 50C):3470k
MF52a-202□3550 R25:2K欧姆 B(25/50℃):3550k
MF52a-202□3950 R25:2K欧姆 B(25/50℃):3950k
MF52a2252□3935 R25:2252欧姆 B(25/50℃):3935k
MF52a-2.78K□3950 R25:2.78K欧姆 B(25/50℃):3950k
MF52a-302□3977(B25 / 85) R25:3K欧姆 B(25/85℃):3977k
MF52a-332□3950 R25:3.3K欧姆 B(25/50℃):3950k
MF52a-472□3950 R25:4​​.7K欧姆 B(25 / 50C):3950k
MF52a502□3470 R25:5K欧姆 B(25 / 50C):3470k
MF52a-502□3950 R25:5K欧姆 B(25 / 50C):3950k
MF52a-682□3977(B25 / 85) R25:6.8K欧姆 B(25 / 85C):3977k
MF52a-682□4200 R25:6.8K欧姆 B(25 / 50C):4200k
MF52a-103□3380 R25:10K欧姆 B(25 / 50C):3380k
MF52a-103□3435(B25 / 85) R25:10K欧姆 B(25 / 85C):3435k
AMF52-103□3470 R25:10K欧姆 B(25/50℃):3470k
MF52a-103□3950 R25:10K欧姆 B(25 / 50C):3950k
MF52a-103□3977(B25 / 85) R25:10K欧姆 (B25 / 85C):3977k
MF52a-103□4100 R25:10K欧姆 B(25 / 50C):4100k
MF52a-153□3950 R25:15K欧姆 B(25 / 50C):3950k
MF52a203□3950 R25:20K欧姆 B(25 / 50C):3950k
MF52a-233□4200 R25:23K欧姆 B(25 / 50C):4200k
MF52a-303□3950 R25:30K欧姆 B(25 / 50C):3950k
MF52a-40.27k□3979(B25 / 85) R25:4​​0.27K欧姆 B(25 / 85C):3979k
MF52a-473□3950 R25:4​​7K欧姆 B(25 / 50C):3950k
MF52a-503□3950 R25:50K欧姆 B(25 / 50C):3950k
MF52a-503□3990 R25:50K欧姆 B(25 / 50C):3990k
MF52a-503□4050 R25:50K欧姆 B(25 / 50C):4050k
MF52a-104□3950 R25:100K欧姆 B(25 / 50C):3950k
MF52a-104□3990 R25:100K欧姆 B(25 / 50C):3990k
MF52a-104□4200 R25:100K欧姆 B(25 / 50C):4200k
MF52a-154□4370(B25 / 85) R25:150K欧姆 B(25 / 85C):4370k
AMF52-105□4730 R25:1000K欧姆 B(25 / 50C):4730k

注意事项:□填充电阻公差的部件号,可选择±1%(F),±2%(G),±3%(H)或±5%(J)。



MF52a热敏电阻可靠性数据

测试
标准
测试条件
ΔR25/ R25(典型值)
备注
低温储存 IEC 60068-2-1 储存温度低。温度:-40 Ø℃时间:千小时
≤2%
没有明显的伤害
储存在干热 IEC 60068-2-2 储存温度较高。温度:100 Ø C时间:千小时
≤2%
没有明显的伤害
储存在潮湿的热,稳态(湿度试验) IEC 60068-2-3 温度:40 直径: C,
湿度:90%-95%RH,
时间:1000小时
≤2%
没有明显的伤害
温度循环快 IEC 60068-2-14 1. -40℃/ 30分钟
2.30℃/ 5分钟3.10
℃/ 30分钟
4.30℃/ 5分钟。
循环次数:5次循环
≤2%
没有明显的伤害


MF52a热敏电阻机械测试

测试
标准
测试条件和方法
要求
焊接和焊接性 IEC60068-2-20
测试
温度:230±5℃,
距陶瓷体2-2.5mm,开:2±0.5秒。
终端应平均镀锡
耐焊接热 IEC60068-2-20
测试Tb
温度:260±5℃,
距陶瓷体2-2.5mm ,开:10±1秒。
无明显损伤,
ΔR25/R25≤2%
引线拉伸 IEC60068-2-21
测试U
测试Ua:强制10N,10秒; 测试Ub:弯曲90C,力5N,两次。 无中断,
ΔR25/R25≤2%
