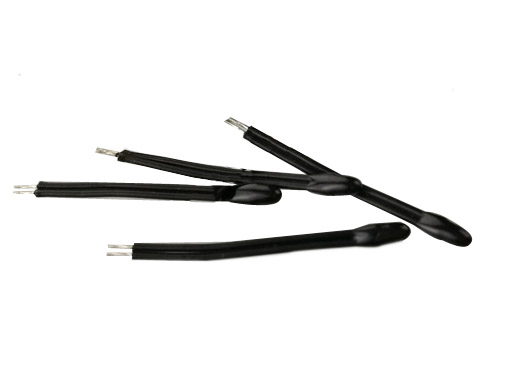

MF52D环氧涂装小皮线NTC热敏电阻

MF52D环氧涂装小皮线NTC热敏电阻

产品分类:MF52环氧头热敏电阻

产品参数: MF52D环氧涂装小皮线NTC热敏电阻介绍 MF52D小皮线热敏电阻头部采用环氧树脂涂装,导线为30#PVC双并线,耐温105℃,导线绝缘,是应用范围最广也是最普遍的NTC热敏电阻。广泛应用于温度……

订购热线:0775-85298752

产品详情敏创电子-专注热敏电阻12年


MF52D环氧涂装小皮线NTC热敏电阻介绍
MF52D小皮线热敏电阻头部采用环氧树脂涂装,径向导线为30#PVC双并线,耐温105℃,导线绝缘,是应用范围最广也是最普遍的NTC热敏电阻。广泛应用于温度检测,测量,检测,指示器,监测,测量,控制,校准和补偿等,适用于暖通空调和白色家电,汽车,电池组应用。



MF52D小皮线NTC热敏电阻特点
测量精度高
电阻和Beta值的严格公差。
反应快,尺寸小。
可以长时间运行稳定。
25C的额定电阻可以为1kΩ〜1000kΩ。
在25℃常见阻值为:1kΩ,2k欧Ω,2.252Ω,3kΩ,4.7kΩ,5kΩ,6.8kΩ,10kΩ,15kΩ,20kΩ,30kΩ,40kΩ,47kΩ,50kΩ,100kΩ,150kΩ,1000kΩ等。
耗散因数:静止空气中≥3.0mW / C。
热时间常数:静止空气中≤12秒。
工作温度范围:-45℃ - + 105℃。

MF52D小皮线NTC热敏电阻
在家用电子温度测量,检测和控制方面:如空调,冰箱,深冷冻机,豆浆机,面包机,饮水机等
医疗设备和设备的温度检测和测量。
温控仪表。
电子温湿度计。
汽车温度测量。
电子表日历。
电池组和电池充电器温度测量,补偿,控制和保护。

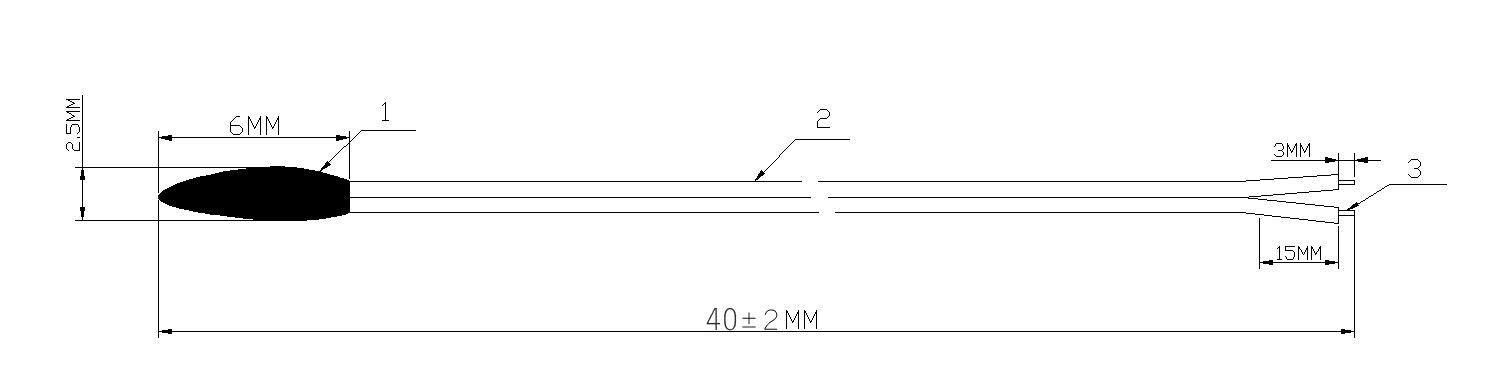

MF52D小皮线NTC热敏电阻尺寸图(mm)


MF52D小皮线NTC热敏电阻参数表


部件号 电阻 @25C
R25 (欧姆)
贝塔值
(K)
MF52D-102□3950 R25: 1 K 欧姆 B(25/50C): 3950 k
MF52D-202□3470 R25: 2 K 欧姆 B(25/50C): 3470 k
MF52D-202□3550 R25: 2 K 欧姆 B(25/50C):3550 k
MF52D-202□3950 R25: 2 K 欧姆 B(25/50C):3950 k
MF52D-2252□3935 R25: 2252 欧姆 B(25/50C):3935 k
MF52D-2.78K□3950 R25: 2.78 K 欧姆 B(25/50C):3950 k
MF52D-302□3977(B25/85) R25:3K 欧姆 B(25/85C):3977 k
MF52D-332□3950 R25: 3.3 K 欧姆 B(25/50C):3950 k
MF52D-472□3950 R25: 4.7 K 欧姆 B(25/50C): 3950 k
MF52D-502□3470 R25: 5 K 欧姆 B(25/50C): 3470 k
MF52D-502□3950 R25: 5 K 欧姆 B(25/50C): 3950 k
MF52D-682□3977(B25/85) R25: 6.8 K 欧姆 B(25/85C): 3977 k
MF52D-682□4200 R25: 6.8 K 欧姆 B(25/50C): 4200 k
MF52D-103□3380 R25: 10 K 欧姆 B(25/50C): 3380 k
MF52D-103□3435(B25/85) R25: 10 K 欧姆 B(25/85C): 3435 k
MF52D-103□3470 R25: 10 K 欧姆 B(25/50C):3470 k
MF52D-103□3950 R25: 10 K 欧姆 B(25/50C): 3950 k
MF52D-103□3977(B25/85) R25: 10 K 欧姆 (B25/85 C): 3977 k
MF52D-103□4100 R25: 10 K 欧姆 B(25/50C): 4100 k
MF52D-153□3950 R25: 15 K 欧姆 B(25/50C): 3950 k
MF52D-203□3950 R25: 20 K 欧姆 B(25/50C): 3950 k
MF52D-233□4200 R25: 23 K 欧姆 B(25/50C): 4200 k
MF52D-303□3950 R25: 30 K 欧姆 B(25/50C): 3950 k
MF52D-40.27k□3979(B25/85) R25: 40.27 K 欧姆 B(25/85C): 3979 k
MF52D-473□3950 R25: 47 K 欧姆 B(25/50C): 3950 k
MF52D-503□3950 R25: 50 K 欧姆 B(25/50C): 3950 k
MF52D-503□3990 R25: 50 K 欧姆 B(25/50C): 3990 k
MF52D-503□4050 R25: 50 K 欧姆 B(25/50C): 4050 k
MF52D-104□3950 R25: 100k 欧姆 B(25/50C): 3950 k
MF52D-104□3990 R25:100K 欧姆 B(25/50C): 3990 k
MF52D-104□4200 R25:100K 欧姆 B(25/50C): 4200 k
MF52D-154□4370(B25/85) R25: 150 K 欧姆 B(25/85C): 4370 k
MF52D-105□4730 R25:1000K 欧姆 B(25/50C): 4730 k

备注︰ □ 在填写阻值,可选的 ±1%(F)、 ±2%(G)、 ±3%(H) 或 ±5%(J) 的部件号。



MF52D小皮线NTC热敏电阻可靠性数据

测试
标准
测试条件
ΔR25/R25 (典型值)
备注
低温贮藏 IEC 60068-2-1 存储在低类别温度。温度:-40 oC 时间︰ 1000hours
≤ 2%
无可见损伤
在干热的存储 IEC 60068-2-2 存储在上部类别温度。温度︰ 100 oC 时间︰ 1000hours
≤ 2%
无可见损伤
存储在湿热,稳态 (湿度测试) IEC 60068-2-3 温度︰ 40oC,
湿度︰ 90 %-95_%RH,
持续时间︰ 1000年小时
≤ 2%
无可见损伤
快速温度循环 IEC 60068-2-14 1.-40 C/30 分钟
2.30 C/5 分钟
3.100 C/30 分钟
4.30 C/5 分钟。
循环次数︰ 5 次循环
≤ 2%
无可见损伤


MF52D小皮线NTC热敏电阻机械试验

测试
标准
试验条件和方法
要求
焊接与可焊性 IEC60068-2-20
试验塔
温度︰ 230±5 ℃
2-2.5 毫米陶瓷从身体上︰ 2±0.5Seconds。
终端应均匀镀锡
耐焊接热 IEC60068-2-20
测试 Tb
温度︰ 260±5℃
2-2.5 毫米陶瓷从身体上︰ 10±1 秒。
没有明显的损坏,
ΔR25/R25≤2%
引线拉伸 IEC60068-2-21
测试 U
测试 Ua︰ 力 10N,10 秒;测试 Ub︰ 弯曲 90 C,迫使 5N,两次。 没有断、
ΔR25/R25≤2%
