漆包线NTC热敏电阻(型号104F3950)使用过程的异常

时间:2018-09-16   来源:敏创电子  编辑:热敏电阻厂家  浏览:
一.异常现象说明
漆包线104F3950(R25℃=100K±1% B25/50=3950)NTC热敏电阻加装到手机充电器上,在充电时(施加4.3V左右电压)出现测温异常。
异常出现在充电状态,在放电时,未发现异常现象。
在异常出现时,实测漆包线NTC热敏电阻的阻值在18KΩ左右。

二.100K3950NTC热敏电阻基础数据及试验数据:

・特性参数:   R25=100KΩ±1%   B25/50=3950K±1%

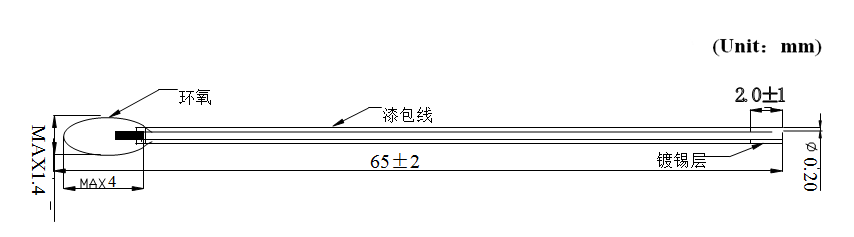

・外观尺寸:   全长65±1mm

1、NTC热敏电阻芯片剖析:

单位: mm
W(长) L(宽) T(厚)
0.63 0.63 0.25
体积:0.099mm3

2,、异常漆包线NTC热敏电阻测试数据:
单位: mm

编号 R25 R50 R85 B25/50 B25/85 判 定
1 99.71 35.69 10.42 3,959.50 4,019.50 OK
2 100.35 35.88 10.49 3,963.70 4,019.00 OK

3、异常漆包线热敏电阻(温度探头)冷热冲击试验数据:
试验方法:0℃油介浸入30S,再浸入100℃油介中,依次偱环作业

编号 初始电阻值 100回 200回 500回 变化率 判定
  R25(KΩ) R25(KΩ) R25(KΩ) R25(KΩ) (%)
1 99.68 99.97 100.01 100.03 0.35% OK
2 100.25 100.32 100.41 100.52 0.27% OK

4、异常漆包线热敏电阻高温试验数据:
试验方法: 把温度传感器产品放到100℃的烤箱内,持续放置48h测试数据
编号 初始电阻值 48 h 变化率 判定
  R25(KΩ) R25(KΩ) (%)
1 99.73 99.69 0.05% OK
2 100.38 100.25 0.01% OK

三.原因分析

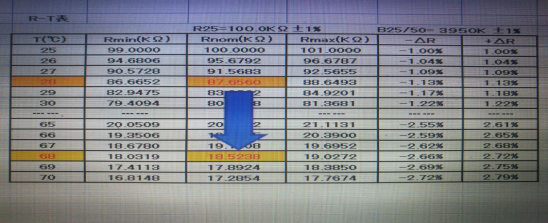

1.从产品的外观及试验测试数据上看,漆包线热敏电阻本体没有异常,放置到充电器回路中出现异常,从下面RT表可以看到电阻值从87.65KΩ变化到18.52KΩ, 温度会从28℃变化到68℃,让NTC热敏电阻本体升高40℃的热量从何获取,应该是异常的原因。


2.从现状看,热敏电阻获取热量的途径大致有两个:
第一NTC热敏电阻的周边环境中,在电池内部
小环境中是否有发热的部件。
第二NTC热敏电阻在通电状态下产生的自热。

3.这款漆包线热敏电阻的芯片的体积是0.099mm3,额定功率是MAX3.5mw,通过的电压电流超出额定,会产生很大热量,使自身温度升高。(电压升到几十伏,几秒钟电阻就会烧掉)

四.原因判定
超出额定功率,热敏电阻产生自热加上热敏电阻周边环境温度造成异常。

五.对策及建议
1.在热敏电阻串联分流电阻同时,再并联一个分压电阻,让NTC热敏电阻尽可能在微电流下作业。
2.更换额定功率大的热敏电阻(MF52D黑色PVC双拼线NTC热敏电阻)来替代现有热敏电阻电阻。
