ntc热敏电阻温度特性

时间:2017-05-26   来源:敏创电子  编辑:热敏电阻厂家  浏览:

    NTC热敏电阻特性,词汇和定义

    根据IEC 60539的定义,NTC(负温度系数)热敏电阻是热敏半导体电阻,随着温度的升高电阻的阻值逐渐降低。在-2%/ K至-6%/ K之间,电阻的负温度系数比金属的温度系数大约是硅的温度系数的10倍,是硅温度传感器的5倍。

  NTC热敏电阻的电阻变化可以通过环境温度的变化或内部由流过该器件的电流引起的自身加热引起。所有实际应用都是基于此行为。

  NTC热敏电阻由多晶混合氧化物陶瓷制成。这种材料的传导机制是相当复杂的,即可能发生外在或内在传导。


  NTC热敏电阻关键特性

  定义对温度的敏感度。

  对电力输入的敏感度。

  对导热率变化的敏感性。


  NTC热敏电阻Rt - 零功率电阻值

  通过采用足够低的功耗,在固定温度下测量的电阻值。


  NTC热敏电阻R25 - 额定零功率电阻值

  NTC热敏电阻电阻值在25℃下通过采用足够低的功耗测量。


  NTC热敏电阻Beta值

  NTC热敏电阻Beta值由陶瓷材料决定,表示R / T曲线的斜率,用下式表示
  NTC热敏电阻β计算公式

  NTC热敏电阻β计算公式

  在这个公式中:

  R t1是温度T1时的零功率电阻;

  R T2是温度T2时的零功率电阻。

  除非另有说明,否则B值由在25℃和50℃进行的测定确定。在工作温度范围内不是一个固定的范围。


  NTC热敏电阻零功率耐温度系数

  NTC热敏电阻的温度系数定义为电阻的相对变化,参考温度变化。

  NTC热敏电阻耐温度系数计算公式

  NTC热敏电阻耐温度系数计算公式

  在公式:

  α Ť= -Zero在温度T功率的电阻温度系数

  R T= - 温度T下的零功率电阻

  T=温度(以K表示)

  B=B常数


  NTC热敏电阻耗散因数δ

  NTC热敏电阻耗散因数δ定义为功耗变化与热敏电阻体温变化的比值。δ =ΔP/ΔT。当环境温度变化时,δ在工作温度范围内变化。

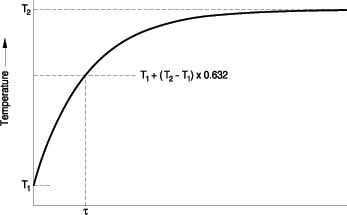

  NTC热敏电阻热时间常数

  NTC热敏电阻热时间常数是热敏电阻改变初始温度和最终温度差值的63%所需的时间。
  NTC热敏电阻热时间常数

  NTC热敏电阻热时间常数

  当选择温度传感器以匹配应用时,热时间常数可以成为关键参数。温度传感器的热时间常数(热响应时间)主要受以下因素的影响:

  其设计,例如传感器元件,用于在传感器外壳中组装传感器元件的材料,连接技术,外壳安装等。

  其安装配置,例如浸入或者表面安装。

  它会暴露在环境中,例如空气流动,无活性空气,流体。


  NTC热敏电阻最大稳定电流

  最大连续电流可以在NTC热敏电阻在25℃环境温度下施加。


  NTC热敏电阻电阻温度特性

  零功率电阻对其体温的依赖性。
