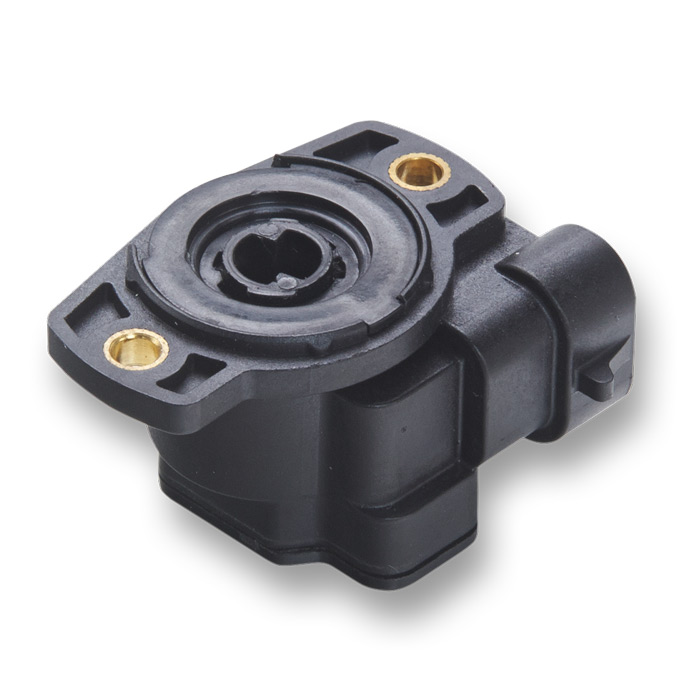

汽车旋转位置传感器

时间:2019-01-22   来源:敏创电子  编辑:热敏电阻厂家  浏览:



  功能:

   磁式位置传感器

   可选择角度传感范围

   可提供模拟和 PWM 输出

   非接触式测量

   可选择顺时针或逆时针版本?

   连接器和端子的选择

  特点:

   高速

   高抗外界磁干扰

   强大的结构使该传感器非常适合恶劣的环境

  应用

   踏板位置

   绝对旋转编码器

   油门位置

   EGR

   瓣阀

   轴位置

  操作

  基本原则

  传感器装配到具有定义角度位置的轴上。当驱动轴旋转时,传感器中的磁铁与霍尔效应传感器同时旋转,该传感器输出的电压与旋转角度成正比。

  功能特性

参数 类型
霍尔传感器 2D 或 3D 大厅
输出 模拟
电气
电源电压 5v ± 0.2 Vdc
输出电压 4.5 至 0.5 Vdc
线性度
机械角度 起点 <79.5 °,终点> 187.5 °
电角 起点 80.5 ° +/-1 °,终点> 185.5 ° +/-1 °
Spring Force 20 至 120 mNm
环境/机械
温度 操作 摄氏 -40 °-+ 140 °
机械冲击 10 MS 半正弦 马克斯 50 克
正弦振动 20-2500Hz 马克斯 40 克
