NTC热敏电阻温度响应时间

时间:2017-12-01   来源:敏创电子  编辑:热敏电阻厂家  浏览:

  NTC热敏电阻的特性

  与由金属制成的RTD(电阻温度检测器)不同,NTC热敏电阻通常由陶瓷或聚合物制成。使用不同的材料会导致不同的温度响应以及其他特性。

  NTC热敏电阻温度响应时间

  尽管大多数NTC热敏电阻通常适合在-55°C至200°C的温度范围内使用,并提供最准确的读数,但是NTC热敏电阻的特殊系列可以在接近绝对零度(-273.15 °C)以及专为在150°C以上使用而设计的那些。

  NTC传感器的温度灵敏度表示为“每度C变化百分比”。根据所用材料和生产工艺的具体情况,温度灵敏度的典型值范围为-3°-6%/°C。

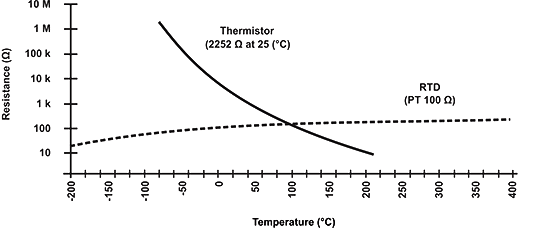

NTC和RTD电阻 - 温度曲线的比较



  NTC曲线

  从图中可以看出,与铂合金RTD相比,NTC热敏电阻具有更陡的电阻温度斜率,这意味着更好的温度敏感性。即使如此,RTD仍然是最准确的传感器,精度为测量温度的±0.5%,在温度范围-200°C至800°C范围内有用,比NTC温度传感器的范围宽得多。

  与其他温度传感器比较

  与RTD相比,NTC具有更小的尺寸,更快的响应速度,更低的冲击和振动阻力。它们比RTD稍微精确一些。与热电偶相比,两者的精密度相近,然而,热电偶可以承受非常高的温度(大约600℃)并且在这种应用中被用于代替NTC热敏电阻,在那里它们有时被称为高温计。即便如此,NTC热敏电阻在较低的温度下比热电偶提供更高的灵敏度,稳定性和准确性,并且使用更少的附加电路,因此总成本更低。由于缺乏处理RTD时经常需要的信号调理电路(放大器,电平转换器等)以及热电偶始终需要的成本,所以额外降低了成本。

  自热效应

  自热效应是在电流通过NTC热敏电阻时发生的现象。由于热敏电阻基本上是一个电阻,当有电流流过时,它会以热的形式消散功率。热量在热敏电阻芯体中产生,影响测量精度。这种情况发生的程度取决于电流的大小,环境(无论是液体还是气体,NTC传感器是否有任何流动等等),热敏电阻的温度系数,热敏电阻的总数面积等。 NTC传感器的电阻以及通过它的电流取决于环境的事实经常用在诸如储罐中的液体存在检测器中。

  热容量

  热容量表示将热敏电阻的温度升高1℃所需的热量,通常以mJ /℃表示。当使用NTC热敏电阻传感器作为浪涌电流限制设备时,知道准确的热容量是非常重要的,因为它定义了NTC温度传感器的响应速度。
