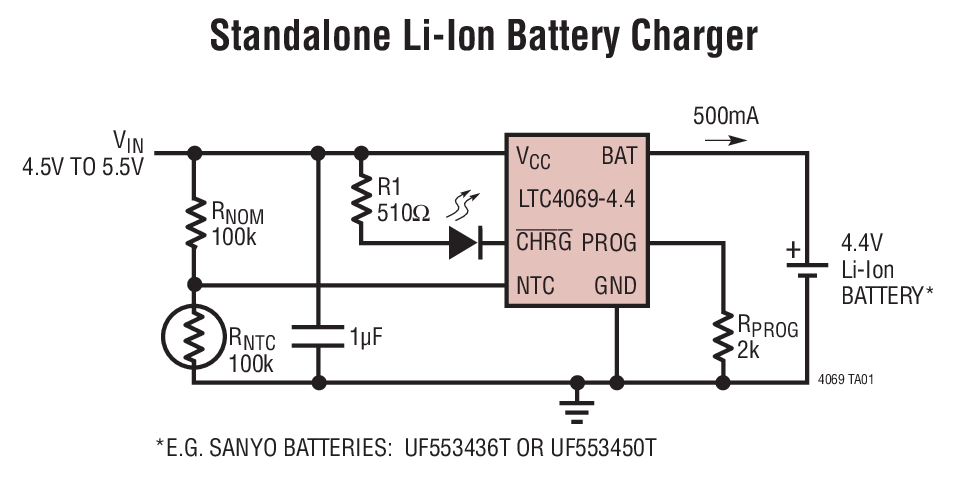

典型应用

描述

LTC4069-4.4是一款完整的恒定电流/恒定电压线性充电器，适用于具有4.4V浮动电压的高容量单节锂离子电池。2mm×2mm DFN封装和低外部元件数量使得LTC4069-4.4特别适合便携式应用。而且，LTC4069-4.4专门设计用于在USB电源规格内工作。

所述CHRG引脚指示当充电电流已经下降到（C / 10）其编程值的百分之十。内部定时器根据电池制造商规格终止充电。

由于内部MOSFET架构，无需外部检测电阻或阻塞二极管。热反馈调节充电电流，以在高功率运行或高环境温度条件下限制芯片温度。

当输入电源（墙上适配器或USB电源）被移除时，LTC4069-4.4会自动进入低电流状态，使电池漏电流降至1μA以下。施加电源后，LTC4069-4.4可以进入关断模式，将电源电流降至20μA以下。

LTC4069-4.4还包括自动再充电，低电量充电调节（涓流充电），软启动（限制涌入电流）以及用于监测电池温度的NTC热敏电阻输入。

LTC4069-4.4采用小型6引脚，扁平（0.75mm）2mm×2mm DFN封装。
