NTC热敏电阻的稳态电流降额曲线

时间:2019-05-08   来源:敏创电子  编辑:热敏电阻厂家  浏览:

稳态电流降额曲线

图中的曲线用于降低稳态电流的速率。

示例:
为了说明,假设以下值:
线电压= 110 V
稳态电流= 10 A
电容=5000μF
环境温度范围=10ºC - 35ºC
所需的浪涌电流限制= 30 A
计算峰值电压(VPEAK) ,我们必须考虑线路波动(±10%)

(公式1)

1.使用等式(1)和(4)确定浪涌电流的能量:
73.18 J需要被NTC热敏电阻安全吸收。

2.使用公式(2)确定NTC热敏电阻所需的最小电阻:
R MIN = 171.1 V / 30在
25ºC时,NTC热敏电阻需要5.70Ω。

3.稳态电流:
10 A.
MC MF52A 5R012是25ºC环境温度的正确选择。

特性:
5Ω@25ºC
100 J.
12-A最大稳态电流
UL认可(UL文件编号:E209153)
CSA认可(CSA文件编号:CA110861)
符合RoHS标准

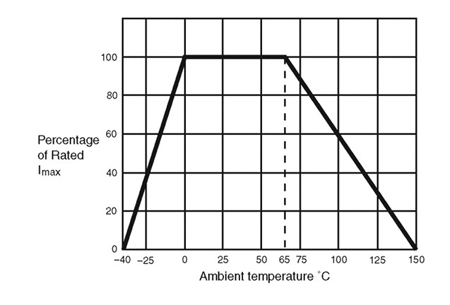

不需要降低稳态电流,因为工作温度范围不低于0ºC或高于65ºC(图1)。由于最高环境温度为35ºC,因此需要降低电阻。根据敏创电子 R/T曲线,降额35ºC的系数为0.717。

25ºC所需的最小阻力为:
R MIN =25ºC时的额定电阻/35ºC时的系数
R MIN = 5.70 / 0.717
R MIN =7.94Ω
